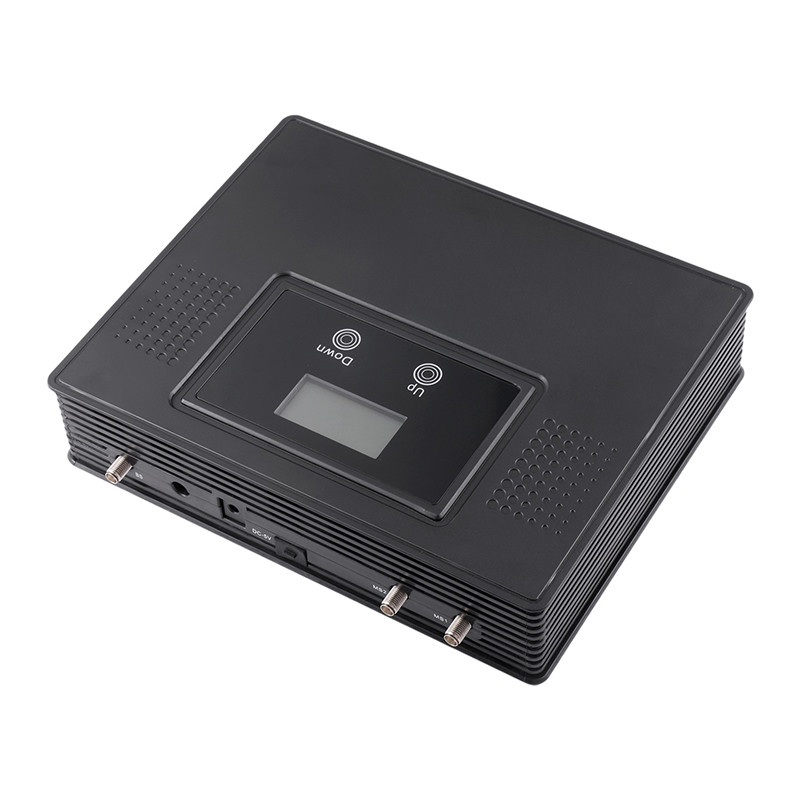

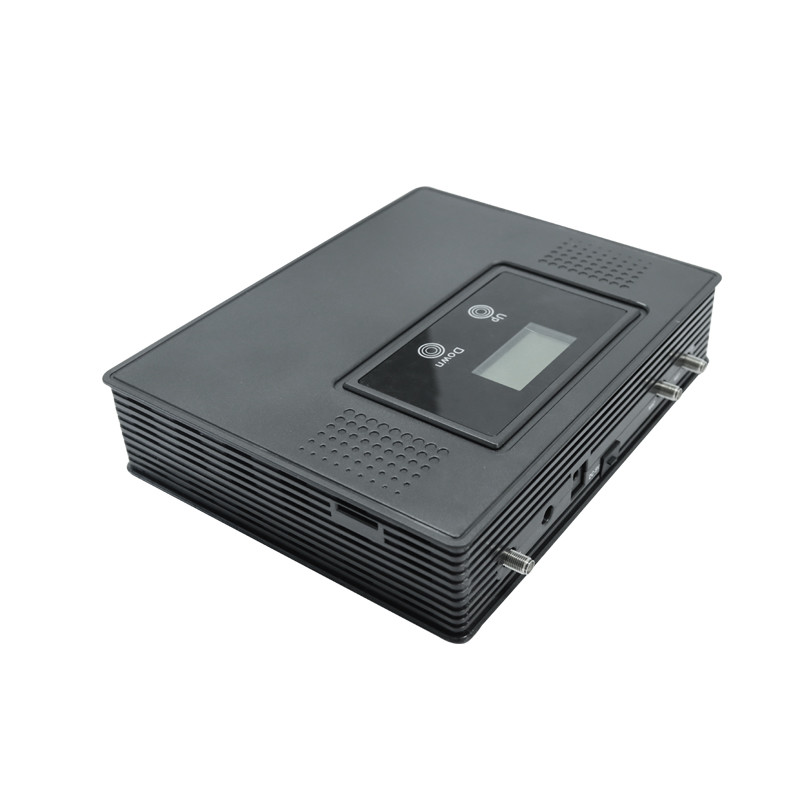

Ausgangsleistungs- Signal-Verstärker Doppelband-1800MHz N41 2600MHz 20dBm 5G

LTE 1800 Leistungsmerkmale

Aufwärtsverbindung

Downlink

Anmerkung

Frequenzbereich

1735 MHz bis 1785 MHz

1830 MHz bis 1880 MHz

Bandbreite

50 MHz

50 MHz

Ausgangsleistung

17 ± 2 dBm

17 ± 2 dBm

Gerätegewinn

60 ± 3 dB

65 ± 3 dB

ALC/AGC-Bereich

≥ 30 dB

≥ 30 dB

Geräusche

≤ 9 dB

≤ 9 dB

Ripple im Band

≤ 8 dB

≤ 8 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR (dBc)

≤ 36

≤ 36

Zeitverzögerung

≤ 3,0 μs

≤ 3,0 μs

Falsche Emission

9 kHz-150 kHz

≤ 36 dBm @ 1 kHz

150 kHz ∼ 30 MHz

≤ 36 dBm @10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1 MHz

EVM

≤ 3,5%

≤ 3,5%

TDD-NR 2600 Leistungsmerkmale

Aufwärtsverbindung

Downlink

Frequenzbereich

2496-2690 MHz

Bandbreite

195 MHz

Ausgangsleistung

17 ± 2 dBm

17 ± 2 dBm

Gerätegewinn

60 ± 3 dB

60 ± 3 dB

ALC/AGC-Bereich

≥ 30 dB

≥ 30 dB

Geräusche

≤ 9 dB

≤ 9 dB

Ripple im Band

≤ 5 dB

≤ 5 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR (dBc)

≤ 36

≤ 36

Zeitverzögerung

≤ 3,0 μs

≤ 3,0 μs

Falsche Emission

9 kHz-150 kHz

≤ 36 dBm @ 1 kHz

150 kHz ∼ 30 MHz

≤ 36 dBm @10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1 MHz

256QAM EVM

≤ 3,5%

≤ 3,5%

Leistungsmerkmale

Betriebsspannung

Gleichspannung 5,0 V

Betriebsstrom

≤ 3,0 A

Anschlussspannung des Netzausrüsters

Wechselstrom 100 ̊240V,50/60Hz

Stromverbrauch

≤ 15 W

Umgebungstemperatur

-25°C+55°C

relative Luftfeuchtigkeit

≤ 85%

Typ der Geräteverbindung

SMA-J

Stromanschluss

KLD-35-13

Größe des Geräts

20 × 170 × 38 mm

Gewicht

≤ 1 kg
