Bericht über die Verbesserung der Mobilfunkdeckung im Tunnel

Bericht über die Verbesserung der Mobilfunkdeckung im Tunnel

一、Feldbeschreibung

Der Tunnelanteil (1,4 km) hat die Mobilfunkversorgung verbessert.

Die Topologie des Systemschema-Entwurfs ist wie folgt:

Überprüfen Sie den Standort der Rohrleitung und die tatsächliche Lage der Installation und Umsetzung wie folgt:

Es gibt keine Feuermauer oder Feuertür in der Mitte des 1,4 km langen Korridors vom nördlichen Eingang des Tunnels zum südlichen Eingang des Tunnels, und der gesamte Gang ist sehr gerade.

Die Außenantenne ist nach Süden ausgerichtet.

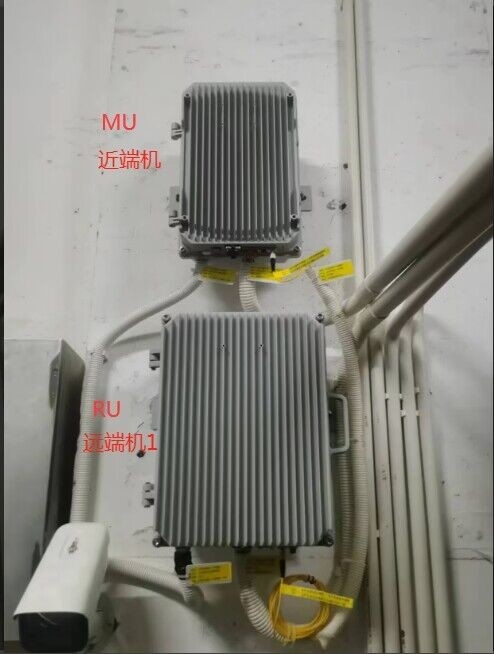

Der MU-Repeater befindet sich an der Spitze des Nord-Eingangsrohrs, in der gleichen Position wie der RU-Repeater 1. Der RU-Repeater 2 befindet sich am Ende des 1,4 km langen Rohrkorridors.

Die Verteilung der beiden RU-Repeater im Innenraum ist gleich. Von den beiden Abschnitten bis zur Mitte führt eine Hauptleitung.Etwa 70 Meter voneinander entfernt, ist eine Innenantenne angeschlossen, um das Signal in der Mitte des Kanals abzudecken.. Wie auf dem folgenden Bild gezeigt:

Dieses Bild kann doppelklickt werden, um es zu vergrößern.

二、Anpassung und Prüfung

Der MU- und der RU-Repeater 1 sind an die Innen- und Außenleitungen angeschlossen.und die Glasfaser- und Stromkabel angeschlossen sind,der RU-Repeater 2 ist nicht an die Glasfaser angeschlossen und nicht angetriebenDaher können Sie nur den oberen Computer auf dem MU- und RU-Repeater 1 in Betrieb nehmen und das Abdeckungssignal testen.

三、Anweisungen zur Berichtigung

1、Die Glasfaser zwischen RU-Repeater 1 und RU-Repeater 2 muss über einen schwarzen runden Rückenanschluss (FC/UPC) verbunden sein.

2、Die Stromversorgung für die Eisenbahnunterstützung 2 muss ordnungsgemäß installiert sein.

3Drehen Sie die Antenne 90 Grad nach Osten, in Richtung Basisstation.

Das direkt von der Basisstation übertragene Quellsignal kann durch diese Anpassung erzeugt werden, und das Arbeitseingangssignal und das Ausgangssignal der Ausrüstung können um mehr als 5 dB verstärkt werden.

4、Anpassung der Position des RU-Wiederholers (sehr wichtig)

Derzeit befinden sich die beiden RU-Repeater an beiden Enden des 1,4 km langen Rohrkorridors, und die Innenleitungen jedes RU-Repeaters liegen nach den 50-12 Koaxialkabelverlustparametern über 600 m,Der Leitungsausfall von 600 Metern beträgt 60 dBm (1000 Leistung) und der Leitungsausfall von 300 Metern beträgt 30 dBm, was einem Watt entspricht.

Berichtigungsmethode: Die beiden RU-Repeater werden in den mittleren Teil jeder inneren Zuführleitung gebracht.und die beiden RU-Repeater werden in den Mittelteil der ursprünglichen Antennen ANT5 und ANT6 im Ausrüstungsraum verlegt. Die Ausgabe der Ausrüstung verwendet einen Hohlraum-Zwei-Kraft-Splitter, um Signale an der linken und rechten Seite auszugeben.Die acht Kupplungen müssen die ursprüngliche Richtung ändern und schalten Sie die Eingangs-und Ausgang Ports.

Doppelklicken auf das Bild, um es zu vergrößern

Siehe folgende Tabelle:

5、Anpassung der Kupplungsparameter

Aufgrund der Lage der Bauleiter auf der Baustelle sehen wir erst die 10DB-Kopplung, nachdem wir die Brücke an der ersten Antenne ATN1-Position des RU-Repeaters 2 aufgestiegen sind.und der nahe gelegene Host sollte eine Kupplung mit einem großen Wert verwenden, um sicherzustellen, dass die Signalstärke jedes Arbeitspoorts der Antenne nach unten verteilt ausgeglichen ist, anstatt der nahezu starken und weit schwachen Situation.

Zuerst aus dem Host ist ein Hohlraum zwei-Power-Teiler, in zwei Hauptlinien unterteilt, die Hauptlinie von nah nach fern jede Richtung der 4 Kupplungen sollte 20DB, 15DB, 10DB und 5DB verwendet werden,4 Kupplungen von großem bis kleinem Gebrauch.
