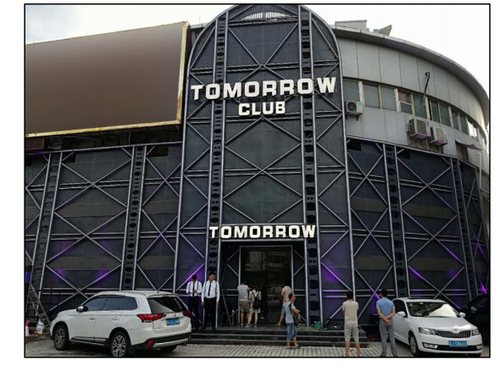

Adresse: Tomorrow Club, Stadt Jiangmen, Provinz Guangdong
Voraussetzungen: Telefon- und Datensignalabdeckung aller Netze
Der Tomorrow Club ist eine neu eingerichtete Bar.Die Bar ist luxuriös eingerichtet und die Außenwände sind mit Stahlplatten verziert, wodurch die Handysignale in der Bar, egal ob es sich um China Mobile, China Unicom oder China Telecom handelt, die Anruf- und Internetsignale sehr schlecht sind, selbst wenn es eine ist Es ist sehr schwierig, eine Nachricht für WeChat zu senden oder zu empfangen.
Die Renovierung der Bar ist abgeschlossen und die Eröffnung steht kurz bevor.Es steht unmittelbar bevor, das Problem des dreinetzigen Handysignals innerhalb der Bar zu lösen.Da der Innenbereich der gesamten Bar-Lobby etwa 500 Quadratmeter groß ist, wird für Kunden 8-Band-Equipment verwendet und zwei Deckenantennen werden als Lobby-Abdeckungslösung beworben.
Der Vorteil der Verwendung dieser Lösung ist: Der Niederfrequenzanruf GSM900 und der Hochfrequenzanruf DCS1800 von China Mobile, der Anruf CDMA800 von China Telecom und der 3G-Anruf von China Unicom WCDMA2100 werden verstärkt und abgedeckt, um die Anforderungen und Probleme von Dreinetzanrufen effektiv zu lösen.
Gleichzeitig wurden die 4G-Internetzugangssignale FDD-LTE1800M von China Unicom und China Telecom sowie die mobilen 4G-Internetfrequenzbänder D, E und F von China automatisch gesperrt, die effektiv verstärkt wurden, um die Bedürfnisse und Probleme von zu lösen diese drei Netzwerke.
Außerdem besteht der größte Vorteil dieses 8-Band-All-Network-Boosters darin, dass unabhängig davon, wann der Betreiber diese Basisstationen einstellt, die Drei-Netz-Anruf- und Drei-Netz-Datenerfahrung des Benutzers nicht beeinträchtigt wird, da alle vorhandenen Frequenzbänder verwendet werden sind alle bedeckt.
Das entworfene Schema ist in der folgenden Abbildung dargestellt,
Verwenden Sie zwei LPDA-Antennen, um WLAN zu empfangen.Eine dient zum Empfangen und Senden von CDMA800M, GSM900M, DCS1800M und WCDMA2100, und die andere Antenne zum Empfangen und Senden von FDD-LTE 1800M und TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M (das Dreiwegesignal D, E und F-Bänder für mobiles 4G werden automatisch vom Gerät ausgewählt).
Verdrahtungsaufbau:
Testen Sie nach Abschluss des Aufbaus, ob die Signalstärken des ersten Kanals unten angezeigt werden:
Der erste Kanal hat eine volle Ausgangsleistung von etwa +17 dBm.
Die Signalstärken des zweiten Kanals werden unten angezeigt:
4G FDD-LTE1800M von China Unicom und Telecom hat eine volle Ausgangsleistung im zweiten Kanal: +17dBm.
Der mobile 4G-Kanal sperrt automatisch das F-Band TDD-LTE1900M mit der besten Signalstärke + 17 dBm voller Ausgangsleistung.
Im normalen Betriebszustand jedes Frequenzbands des Geräts ist der Signalstärketest für jedes Frequenzband in der Halle wie folgt:
Die Signalstärke der drei großen Betreiber, egal ob Anrufsignal oder Datensignal, hat volle Balken erreicht.Wenn viele Personen gleichzeitig das Anruf- und Datensignal in der Bar testen, bleibt die Signalstärke stabil, um die Anforderungen zu erfüllen.
Der Dot-Test des Signals von China Mobile und China Unicom wurde durchgeführt, er zeigt, dass die Signalabdeckung und Signalstärke ausgeglichen sind.Wie nachfolgend dargestellt,
Zusammenfassung:
Bei Verwendung eines 8-Band-Full-Network-Boosters muss die Arbeitsfrequenz nicht berücksichtigt werden, da alle Frequenzen der Signalbetreiber enthalten sind.Daher müssen wir bei der Konstruktion des Bauplans nur den Versorgungsbereich, die Reichweite und die erforderliche Antenne und die Länge der Kabel berücksichtigen.
Am besten installieren Sie zwei LPDA-Außenantennen in umgekehrter Position, die in unterschiedliche Richtungen zeigen, damit die sechs Wertesätze auf dem Bildschirm des Geräts alle mit dem maximalen Ausgangswert arbeiten.
