Zeit: Apr.29, 2021
Standort: Supermarkt JD QiXian (WANKELI-Geschäft)
Anträge: Nennendes Signal und Datensignal 4G von ganzem China Netcom
Supermarkt JD QiXian (WANKELI-Geschäft) ist im Podiumgebäude und im Boden des Kellers 1 von „WANKELI-ZHEN“ Wohngebiet, nahe dem Ausgang der Antuoshan-Metrostation in Futian-Bezirk, Shenzhen. Während „WANKELI-ZHEN“ eben errichtet wird, wird die Signalabdeckung von den Signalbetreibern nicht vereinbart, aber die öffnende Zeit des Supermarktes (Apr.30) ist unmittelbar bevorstehend.
Entsprechend den Zeichnungen und den Marktuntersuchungen wird es gefunden, dass es zwei Teile von Supermarkt JD QiXian gibt. Ein Teil ist das Absatzgebiet im Erdgeschoss mit um 300sqm, und das andere Teil ist der Supermarkt, der im 1. Stock des Kellers, mit einem Bereich von 2300sqm arbeitet, einlagert und Bürobereich.
Absatzgebiet im Erdgeschoss
Nach Marktuntersuchungen fanden wir, dass das Absatzgebiet auf dem Erdgeschoss zur Straße nah ist und einen kleinen Bereich ohne irgendwelche Fächer oder Behinderungen hat. Die Signale der drei Netze hier sind alles sehr gute. Deshalb brauchen wir nicht, bewegliche Signalabdeckung für das Absatzgebiet zu haben.

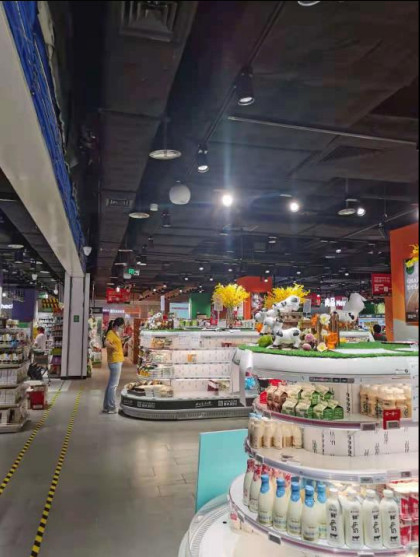

Jedoch weil der Supermarkt in der Mitte des 1. Stocks des Kellers ohne irgendeine Innensignalverteilung von den Signalbetreibern ist, nur sehr schwaches Signal könnte in irgendeinem speziellem Bereich, in nennendem unklarem Signal und in keinem Signal 4G empfangen werden.
Ausgenommen den Gefrierschrank, nicht Angelegenheit für den Einkauf oder das Arbeiten, muss Signal 2G/3G/4G in einem Supermarkt, besonders im Büro und in der Kasse völlig umfasst werden.
Entwurf
die Verdrahtung der Innensignalverteilung als unten:
1, Antenne im Freien ist auf die Außenwand des Absatzgebiets installiert, um gute Signalressource zu empfangen.
2, voller netcom-Verstärker aus optischen Fasern (MU) ist auf die Innenwand des Absatzgebiets installiert.
3, einen 200-Meter-Lichtwellenleiter verdrahtend, um MU im Absatzgebiet des Erdgeschosses an das Verstärker (RU) im Maschinenraum des 1. Stocks des Kellers anzuschließen.
4, verteilende Kanäle von RU, zum von 17 Deckenantennen anzuschließen, um Abdeckung in B1 völlig zu haben.
Die Grünstreifen oben ist der Bürobereich und checkout Bereich.
Topologie entworfen, wie folgt:
Die Signalstärke wie folgt geprüft nahe der Außenwand,
China Mobile 4G TDD-LTE1900MHz, Signalstärke -85dBm
China Telecom 4G FDD-LTE2100MHz, Signalstärke -81dBm
China Unicom 4G FDD-LTD1800MHz, Signalstärke -84dBm
Basiert auf der geprüften Signalstärke, würden wir unsere MU-RU vollen netcom Geräte des Fünfbandes aus optischen Fasern benutzen. Wegen des Standorts des Supermarktes, konnte ein Abstand von über 150 Meter vom Absatzgebiet im Erdgeschoss, eine MU-RU Verbindungslösung mit Lichtwellenleiter Kabelverlust effektiv verringern, und könnte doppel-verstärkt, um bessere Leistung zu haben.
Gerät-Einleitung
UDAS-Einleitung
UDAS: Ultra breites Band verteilte das Antennen-System, auch genannt Verteilersystem aus optischen Fasern. Sein Hauptmerkmal ist, Hauptgerät (MU) und Ferneinheit (RU) mit Lichtwellenleiter anzuschließen, der die Nachfragen der Langstreckensignalübertragung befriedigen könnte. Die Signalübertragung im Lichtwellenleiter ist 20-120km (einzelnes Bandsignal) oder 2-5km (multi Bandsignal). ‚
Mehrfachkoppler
optisches Modul
Stromversorgungsmodul
Minitor-Modul
Hauptgerät (MU)
Ferneinheit (RU)
Funktionsprinzipdiagramm
Systemtopologiediagramm
UDAS könnte eine bessere Leistung haben, zum des Signalverminderungsproblems im Getriebe zu lösen, das an der Signalabdeckung des großen Gebiets angewendet wird. Das doppel-verstärkte Signal durch MU und RU könnte die Verstärkung des schwachen Signals effektiv sicherstellen und alle Geräte mit voller Spitzenleistung sicherstellen, die Abdeckung größer und die bessere Leistung macht.
Mit einer Doppelverstärkung konnte der Systemgewinn bis zu 85dBm sein. Volle Spitzenleistung von RU könnte 27dBm sein, das sie an 15-20 Zimmerantennen anschließen lässt, um 3000-5000sqm zu bedecken.
Bau und Installation
Platten-Antenne wird als Antenne im Freien angenommen, installiert auf die Außenwand des Absatzgebiets in das Erdgeschoss.
Hauptgerät (MU) ist auf die Innenwand des Absatzgebiets in das Erdgeschoss und die Ferneinheit (RU) ist installiert in den Maschinenraum im 1. Stock des Kellers installiert.
Um den Gebrauch auf öffnender Zeit des Supermarktes sicherzustellen, dauerte es nur 2,5 Tage um den allen Geräteeinbau abzuschließen und die ganze Zimmerantenneverteilung abzuschließen. Außerdem werden alle unsere Kabel in den Kabelbehältern verdrahtet, die uns hohes Lob vom Eigentum und vom Supermarkt gewannen.
Projekteffekt
Nachdem der Bau und die Installation, wir die Signalstärke prüften, dass die Frequenz mit 5 Bändern sehr gute Leistung erzielen könnte. Unten ist es der Gerätarbeitswert für 5 Bänder:
Die Spitzenleistung konnte sehr gute Leistung auch erzielen. Ausgezeichnetes nennendes Signal und Datensignal 4G konnten in jeder Ecke des Supermarktes geprüft werden. Signalstärke prüfte, wie folgt:
Signalstärke -75dBm China Mobiles 4G zu -90dBm
Signalstärke -80dBm China Telecoms 4G zu -95dBm
Signalstärke -85dBm China Unicoms 4G zu -95dBm
Supermarkt JD QiXian hatte auch einen Selbsttest, den ist, um die alle Geschäftspersonaltestmeldungen zu bitten, nennen, surfen das Internet gleichzeitig, um zu sehen, wenn die Leistung ihre Nachfragen befriedigen könnte. Nach der Überprüfung sind sie mit unserem Entwurf sehr erfüllt!
Es dauerte weniger als 10 Tage, um das Projekt zu beenden, nachdem wir das Projekt empfingen. Wir verwendeten die beste Lösung und die schnellste Bau-Leistungsfähigkeit, um Kundennachfragen der Supermarktsignalabdeckung zu befriedigen.
Dieses Projekt ist eine typische Signalabdeckungslösung für Supermarkt.
Kommunikationstechnologie Shenzhens ATNJ Co., Ltd.
Apr.30, 2021
